Ручные фланцевые дисковые затворы с мягким уплотнением

Ручной фланцевый дисковый затвор с мягким уплотнением представляет собой универсальный клапан, специально разработанный для открытия/закрытия и регулирования расхода среды в трубопроводах. Использует фланцевое соединение для крепления к трубопроводу, привод диска затвора в действие осуществляется через ручное управление исполнительным механизмом (рычаг или червячный редуктор) для вращения диска, реализуя управление потоком среды. Продукт сочетает технологию мягкого уплотнения и эргономичный дизайн управления, обладая как надежностью герметизации, так и удобством эксплуатации и экономичностью конструкции, широко адаптирован к различным условиям работы от низкого до среднего давления и является одним из ключевых управляющих элементов промышленных систем транспортировки сред.

Преимущества конструкции и материалов

1.Конструкция корпуса: выполнен по технологии цельной отливки, проточный канал корпуса имеет обтекаемую конструкцию, эффективно снижающую сопротивление потоку среды и уменьшающую потери энергии; фланцевые концы строго соответствуют стандартам GB/T 9119, ANSI B16.5 и другим, обеспечивая точное соответствие трубопроводной системе, удобство монтажа и демонтажа.

2.Система уплотнения: ключевая уплотнительная пара использует конструкцию «диск затвора + мягкое уплотнительное седло». Материал мягкого уплотнительного седла может выбираться из EPDM (этиленпропиленовый каучук), PTFE (политетрафторэтилен) и других, обладает превосходными термостойкими, коррозионностойкими и герметизирующими свойствами, позволяет достичь эффекта нулевой утечки, избежать потерь среды и загрязнения окружающей среды; уплотнительное седло устанавливается по встроенной или защелкивающейся технологии, замена и обслуживание просты.

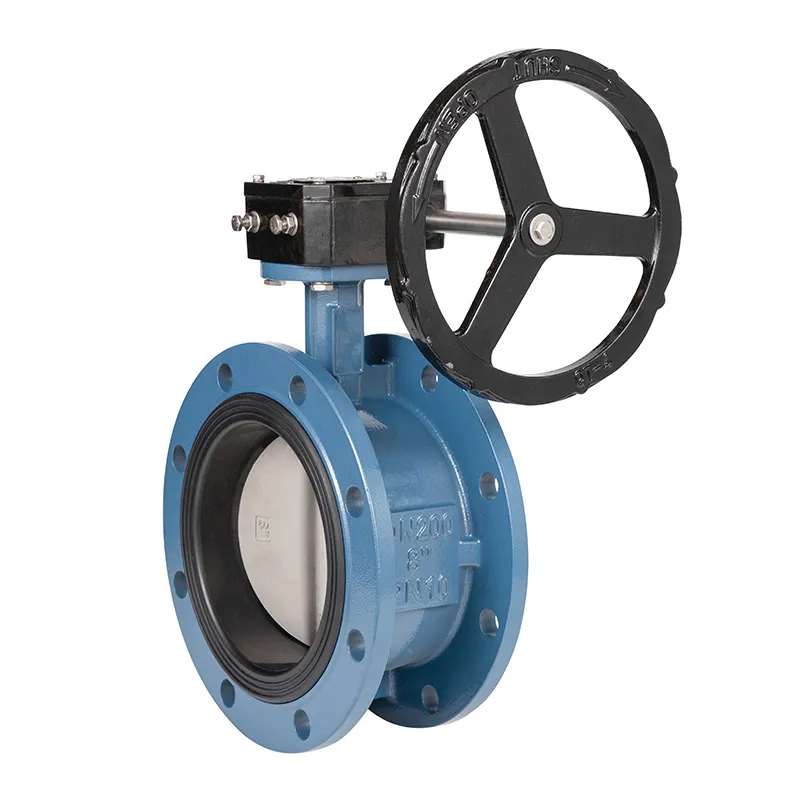

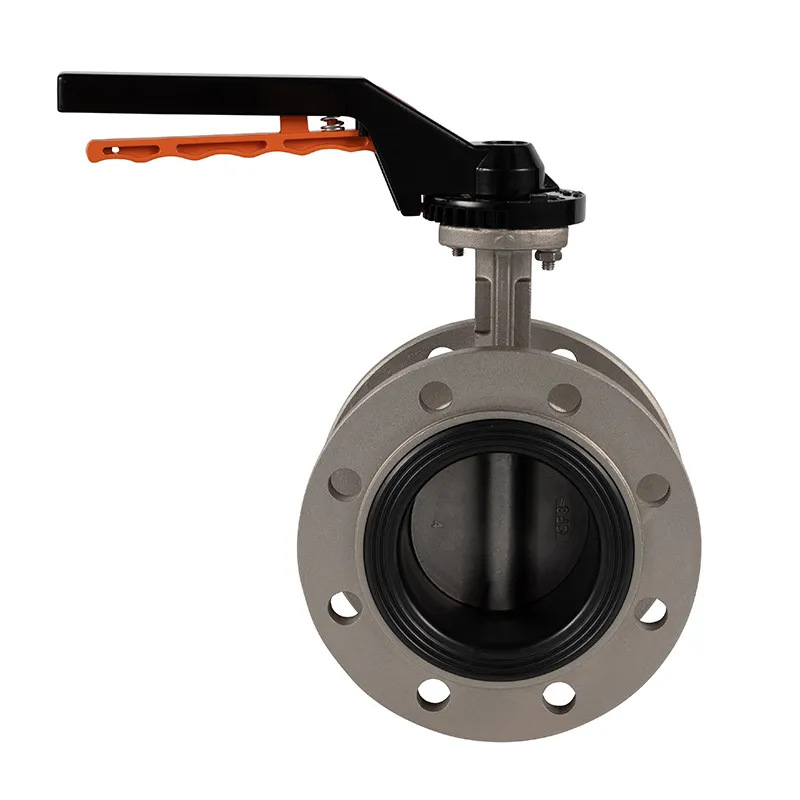

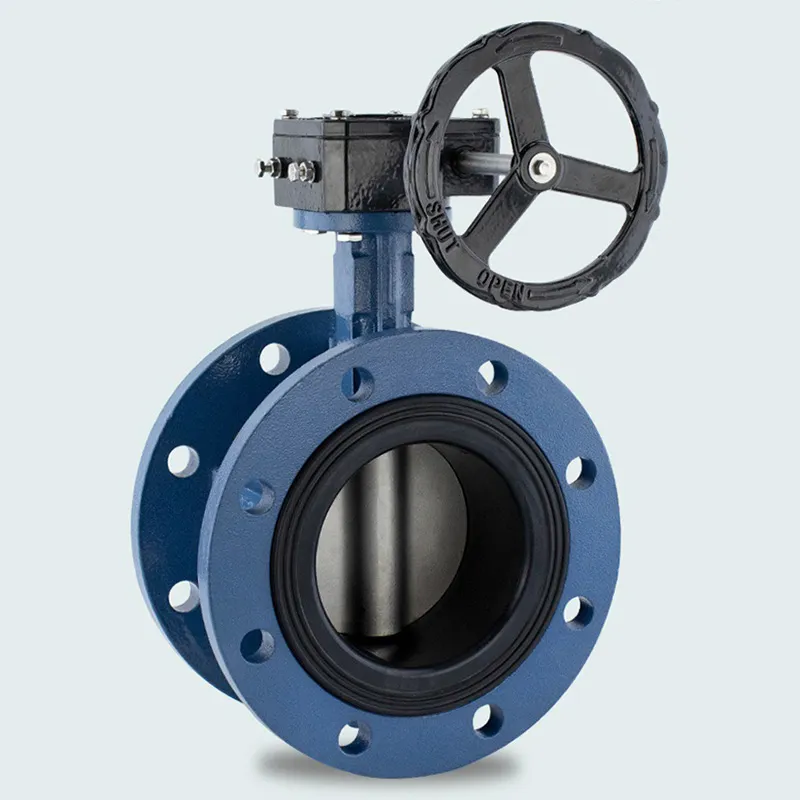

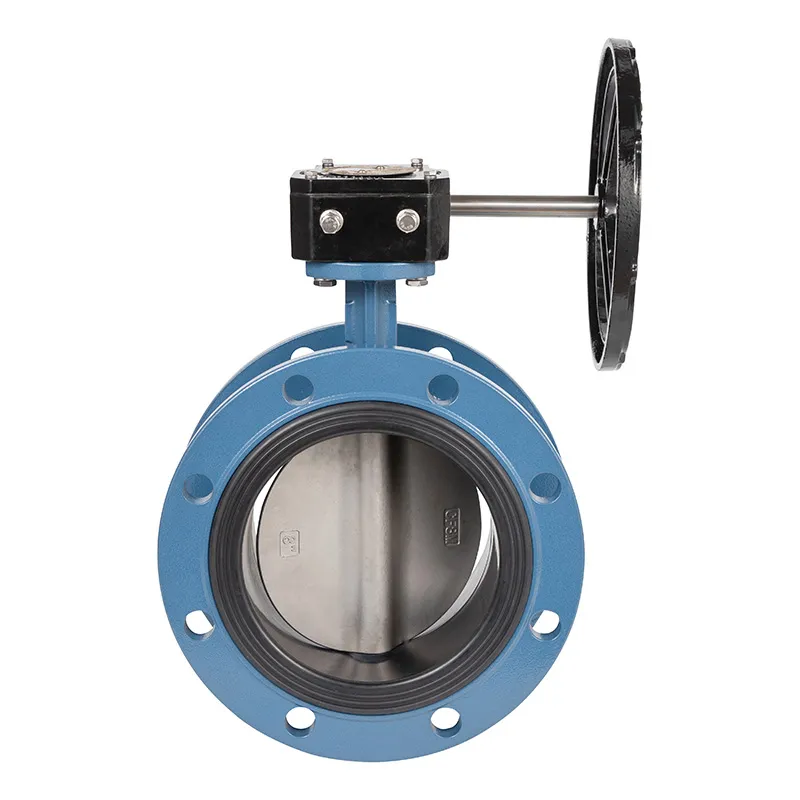

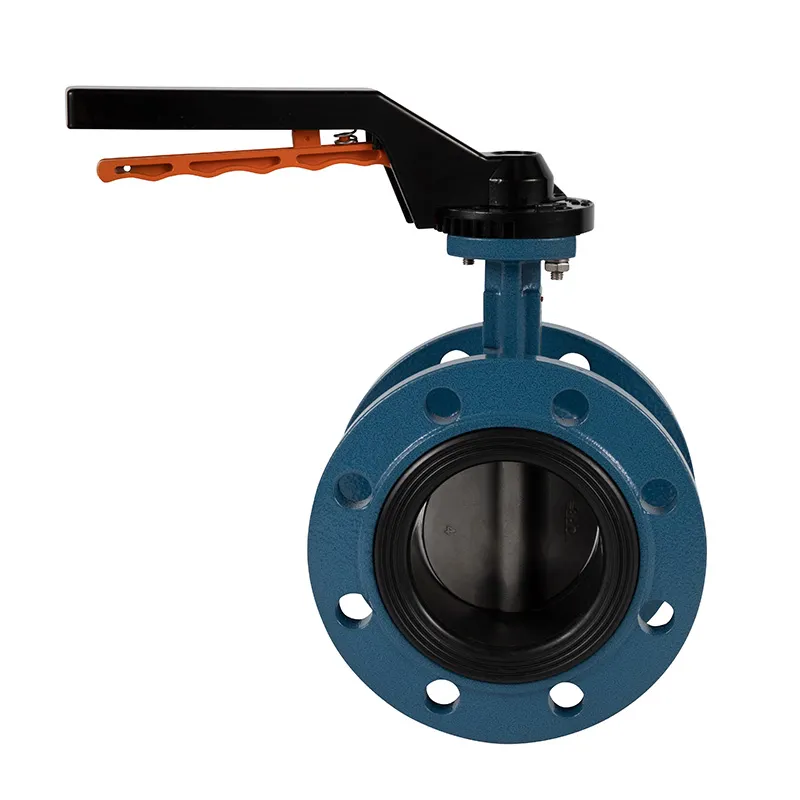

3.Исполнительный механизм: ручное управление делится на рычажный тип и червячный редукторный тип: рычажный тип подходит для клапанов малого диаметра (DN50–DN200), требует небольшого крутящего момента, поворот на 90° завершает открытие/закрытие, позиционирование точное; червячный редукторный тип подходит для условий с большим диаметром или высоким давлением (DN200–DN600), обладает функцией увеличения силы за счет снижения скорости, управление требует меньше усилий, открытие/закрытие плавное, может комплектоваться указателем положения для наглядного отображения состояния открытия/закрытия клапана.

4.Материалы основных деталей: материал корпуса может выбираться в соответствии с условиями работы из серого чугуна, высокопрочного чугуна, литой стали, нержавеющей стали и других; диск затвора изготавливается из углеродистой или нержавеющей стали, поверхность проходит прецизионную механическую обработку и антикоррозионную обработку, обеспечивая долговечность клапана в различных условиях работы с водой, паром, нефтепродуктами, коррозионными средами и другими.

Эксплуатационные характеристики

1.Надежная герметичность: конструкция мягкого уплотнения обеспечивает герметичность, превосходящую клапаны с твердым уплотнением, адаптирована для сценариев со строгими требованиями к утечкам;

2.Удобство управления: ручное управление не требует внешнего источника энергии, конструкция проста, затраты на эксплуатацию и обслуживание низкие, адаптировано для условий без электроснабжения или мобильного применения;

3.Крайне низкое гидравлическое сопротивление: при полном открытии диска проточный канал свободен, коэффициент гидравлического сопротивления низкий, может снижать потери давления в трубопроводной системе, экономить энергию;

4.Компактная конструкция: малый объем и вес, занимает мало монтажного пространства, особенно подходит для планировки трубопроводов с ограниченным пространством;

5.Широкая адаптивность: номинальное давление охватывает PN1.0–PN1.6 МПа, номинальный диаметр DN50–DN600, рабочая температура –20°C–+120°C (в зависимости от материала уплотнения), может адаптироваться к водоснабжению и водоотведению, отоплению и вентиляции, химической, пищевой, экологической и многим другим отраслям.

Области применения

1.Системы водоснабжения и водоотведения: управление транспортировкой и открытием/закрытием в системах водопроводной воды, очистки сточных вод, муниципальных сетей;

2.Системы отопления, вентиляции и кондиционирования воздуха: регулирование расхода и управление потоком среды в системах центрального кондиционирования, отопительных трубопроводах;

3.Промышленные системы транспортировки сред: транспортировка обычных жидких и газообразных сред в химической, нефтяной, металлургической, фармацевтической и других отраслях;

4.Экологическая и пищевая промышленность: управление средами в очистке сточных вод, производстве пищевых продуктов и напитков, соответствует санитарным или коррозионностойким требованиям;

5.Другие сценарии: трубопроводы низкого давления пара, трубопроводы сжатого воздуха, трубопроводы транспортировки кислотных и щелочных растворов и другие.
