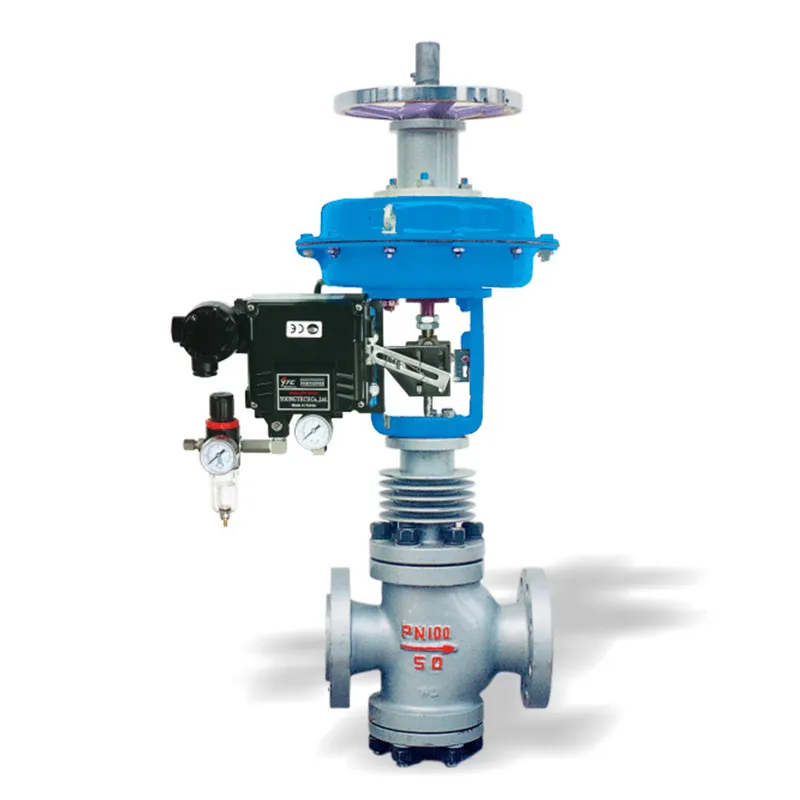

Пневматический мембранный односедельный регулирующий клапан Борис ZJHP-W для малых расходов

Регулирующий клапан для малых расходов мембранного односедельного типа может широко применяться для управления расходом различных газов, жидкостей, пара, обеспечивая нормальное течение технологических процессов. Данная серия продукции имеет широкую область применения, уровни давления от 1.6 МПа до 11.0 МПа. Номинальный коэффициент расхода Kv значительно меньше, минимальное значение может достигать 4x10⁻³, что позволяет использовать его во многих случаях, требующих точного управления малыми расходами, таких как тонкая химическая промышленность, пищевые добавки, фармацевтика, электронная промышленность и другие отрасли.

Данное изделие состоит из двух частей: много-пружинного пневматического мембранного исполнительного механизма и поршневого односедельного регулирующего клапана. Исполнительный механизм принимает внешний управляющий сигнал, шток создает перемещение, приводя в движение шток клапана 6, затвор 8, которые создают соответствующее перемещение относительно седла клапана, изменяя поток жидкости, поступающей в корпус клапана 9, тем самым обеспечивая нормальное течение технологического процесса в соответствии с заданной программой или требованиями.

Характеристики:

Проточный канал корпуса клапана строго спроектирован по принципу постоянного сечения и низкого гидравлического сопротивления, поэтому потери на перепад давления малы. Затвор использует усиленную конструкцию штока с односторонним направлением, обеспечивающую отличную стабильность работы, способен выдерживать воздействие высокоскоростного потока на затвор. Исполнительный механизм использует равномерное круговое расположение множества пружин, применяется высокопрочный резиновый мембранный исполнительный элемент, способный принимать управляющие сигналы различной величины, такие как 20-100 КПа, 40-200 КПа, 80-240 КПа.
