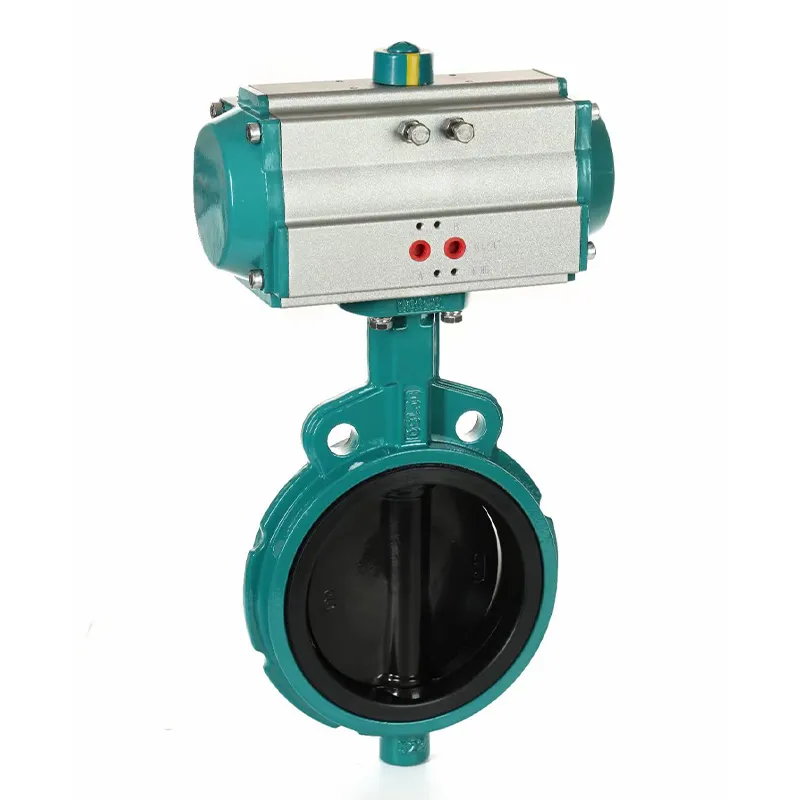

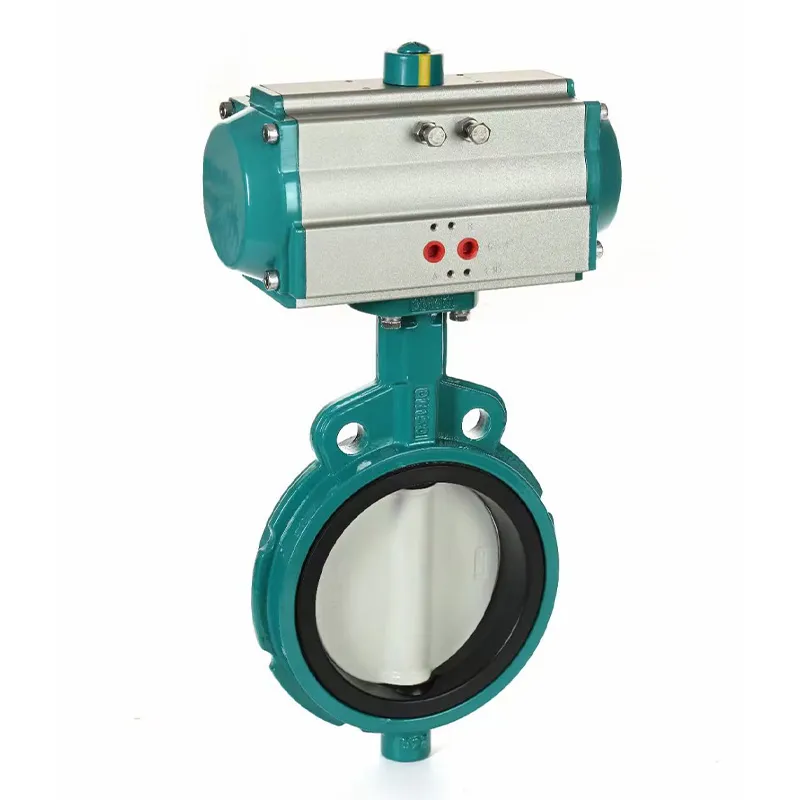

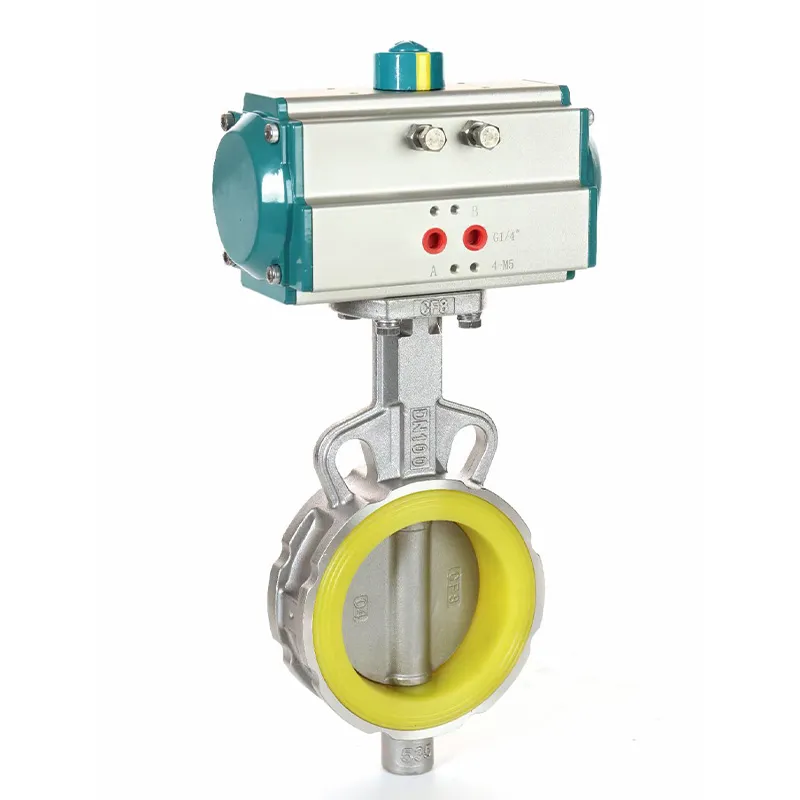

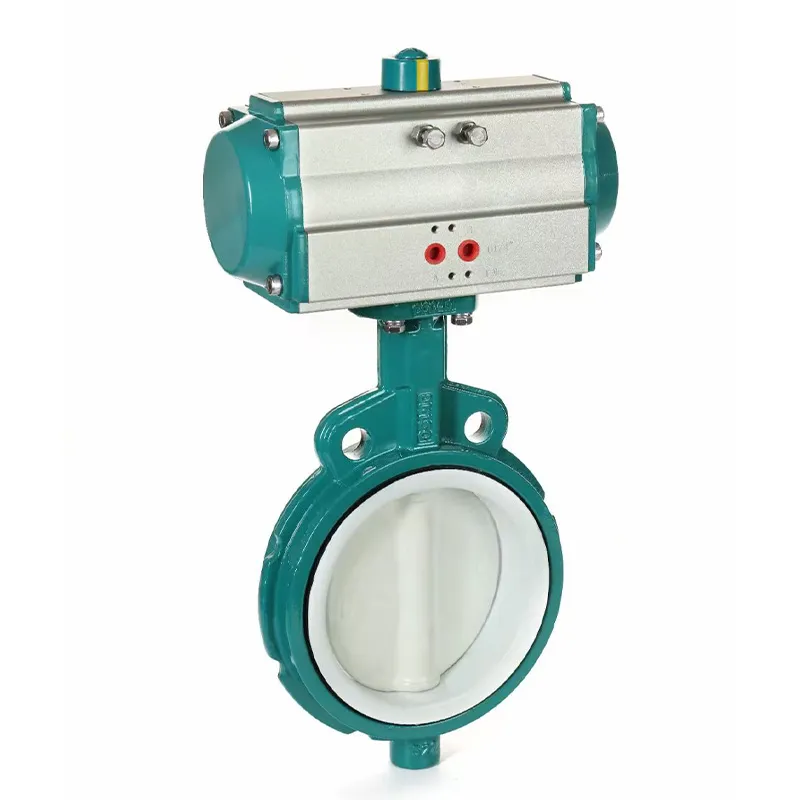

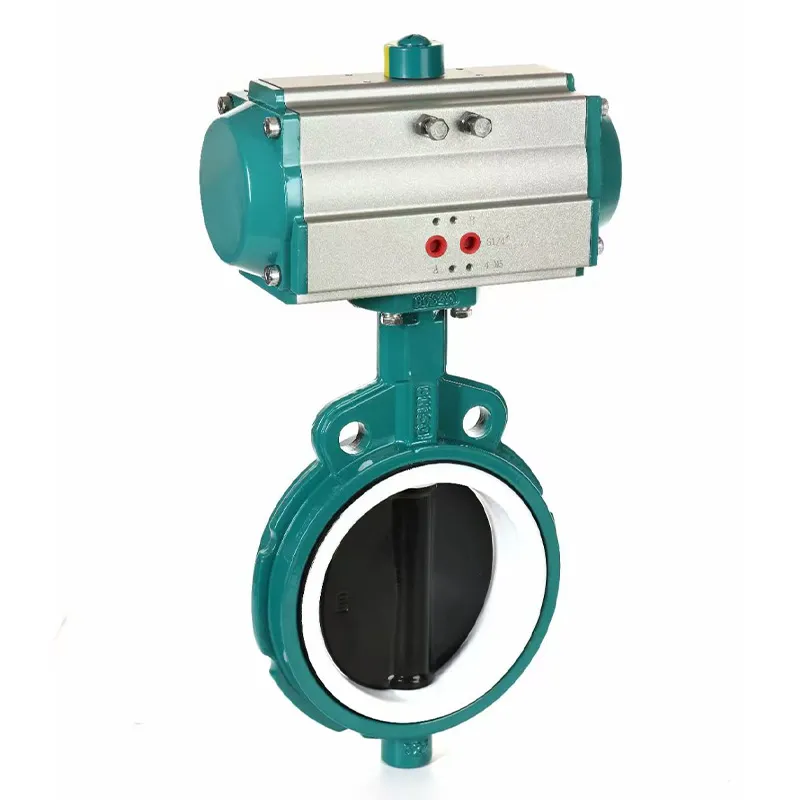

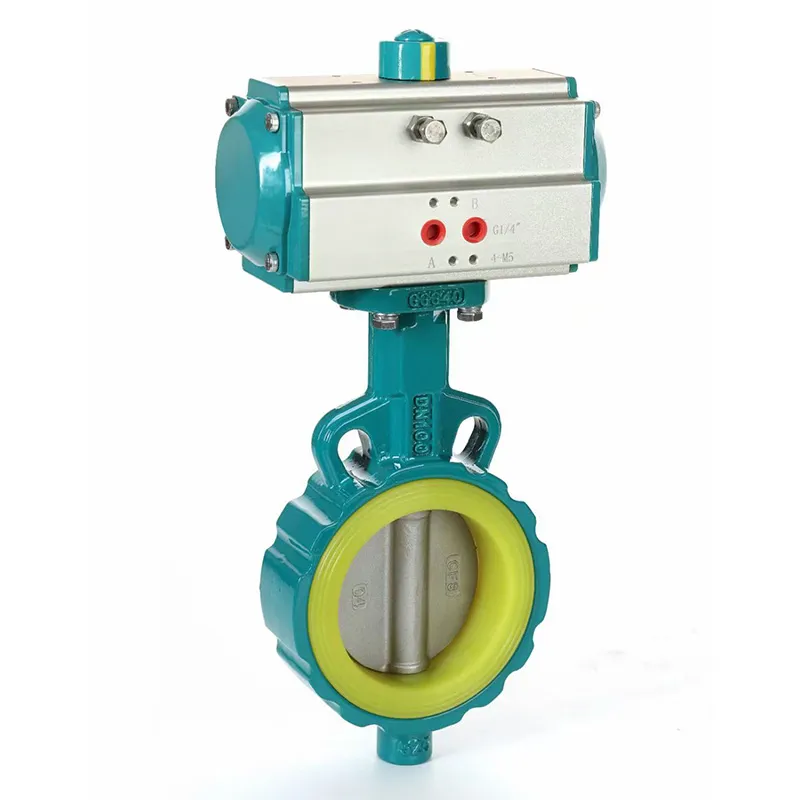

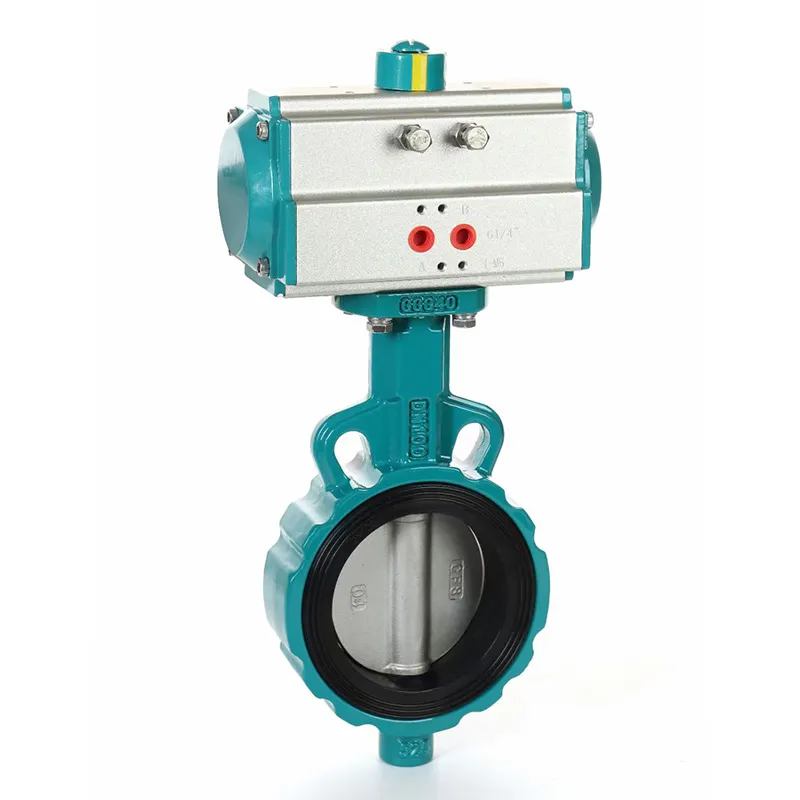

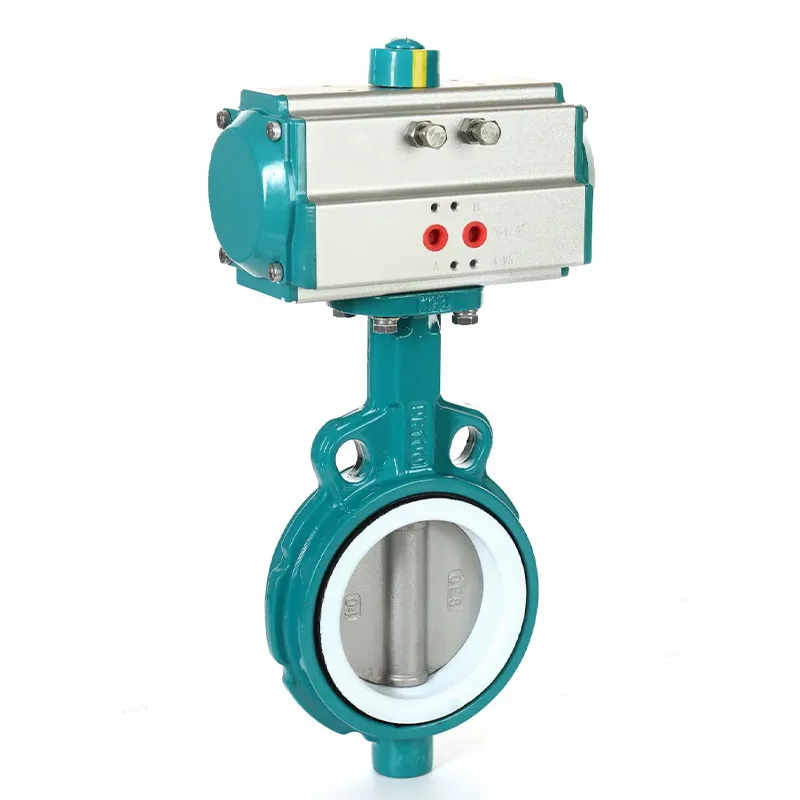

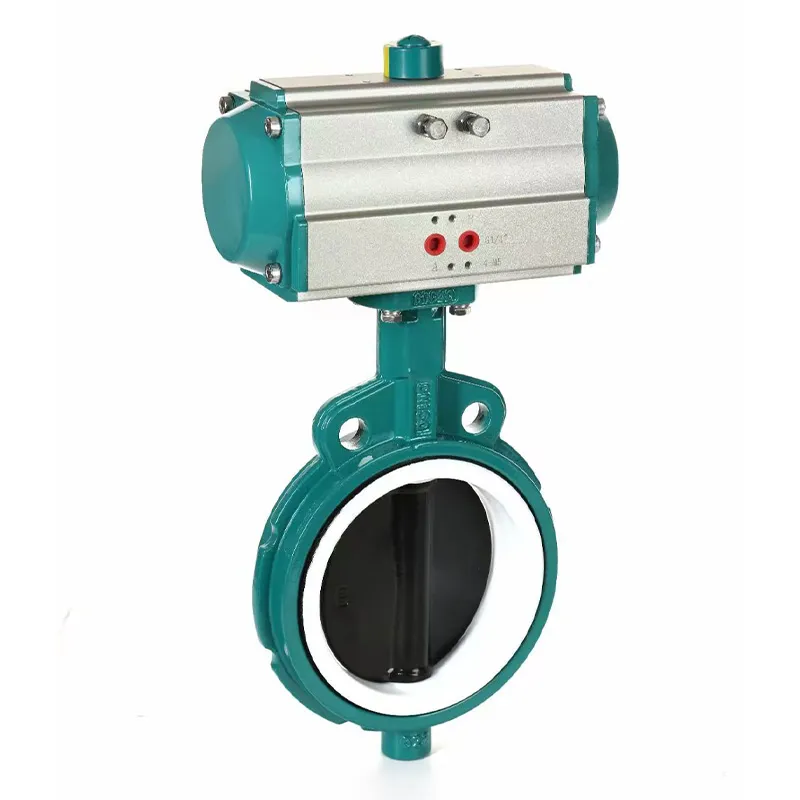

Пневматический клапан-бабочка с мягким седлом Boris D671X-16Q

Пневматический клапан-бабочка с мягким уплотнением представляет собой высокоэффективное запорное и регулирующее устройство, специально разработанное для автоматизированных систем трубопроводов для жидкостей. Основанный на пневматическом приводе, он сочетает в себе преимущества надежного мягкого уплотнения и компактной конструкции типа «вафель». Широко совместимый с требованиями автоматизации управления в сфере водоснабжения и водоотведения, нефтехимии, пищевой и фармацевтической промышленности, HVAC и экологической очистки, он служит идеальным компонентом для быстрого, точного и легкого управления трубопроводными средами.

Продукт сохраняет основную конструкцию соединения вафельного типа, что исключает необходимость в дополнительных удлинителях фланцев. Он крепится болтами, проходящими через оба конца корпуса клапана и зажимающимися на фланцах трубопровода, что значительно сокращает монтажное пространство и общий вес. Это делает его подходящим для автоматизированных трубопроводных схем с ограниченным пространством, одновременно снижая затраты на установку и транспортировку системы. Корпус клапана изготовлен из высококачественных материалов, включая чугун, литую сталь и нержавеющую сталь 304/316, произведенных с помощью прецизионного литья и обработки на станках с ЧПУ. Его высокая прочность конструкции и обтекаемая форма проточного канала сводят к минимуму потери сопротивления жидкости, эффективно повышая эффективность транспортировки среды. Он подходит для различных условий эксплуатации с водой, нефтью, газами и слабокоррозионными жидкостями.

Уплотнительные характеристики унаследовали основные преимущества мягкого уплотнения. В седле клапана используются термостойкие, коррозионно-стойкие мягкие уплотнительные материалы, такие как нитрильный каучук (NBR), фторуглеродный каучук (FKM) и политетрафторэтилен (PTFE), которые образуют плотную уплотнительную пару с прецизионно отшлифованным диском клапана. Мягкие уплотнительные материалы сочетают в себе отличную эластичность и самосмазывающиеся свойства. Это не только обеспечивает герметичность без утечек, устраняя потери и загрязнение от просачивания жидкости, но и снижает износ от трения при работе клапанного диска, значительно продлевая срок службы. Для высокочастотных требований к открытию и закрытию пневматического привода уплотнительная пара имеет оптимизированную износостойкую конструкцию, отвечающую требованиям частого использования в автоматизированных системах.

Система привода является основной особенностью продукта и включает в себя высококачественный пневматический привод (доступны варианты одностороннего/двустороннего действия). Используя сжатый воздух в качестве источника энергии, конструкция трансмиссии проста и эффективна, обеспечивая быстрое открытие/закрытие (обычно ≤5 секунд в стандартных условиях), что значительно превосходит эффективность работы ручных клапанов. Привод одностороннего действия оснащен функцией возврата под действием пружины, автоматически возвращаясь в заданное положение открытия/закрытия при сбое питания или подачи воздуха для защиты трубопроводных систем. Привод двойного действия обеспечивает стабильный двунаправленный привод, подходящий для сценариев непрерывной работы. Клапан может быть оснащен такими аксессуарами, как соленоидные клапаны, позиционеры и концевые выключатели, поддерживающие дистанционное управление, автоматическую регулировку и обратную связь о состоянии. Он легко интегрируется в системы автоматизации DCS и PLC, устраняя необходимость ручного управления на месте и значительно сокращая трудозатраты и эксплуатационные риски.

Эксплуатация и техническое обслуживание одинаково удобны. Пневматический привод работает плавно с равномерным крутящим моментом, что позволяет точно регулировать открытие клапана в соответствии с требованиями процесса для точного управления потоком. Общая конструкция проста в разборке и сборке. Регулярное техническое обслуживание требует только периодической проверки чистоты уплотняющей поверхности, герметичности привода и стабильности соединения аксессуаров, без использования сложных специальных инструментов. Продукция изготавливается в строгом соответствии с GB, API, ISO и другими отраслевыми стандартами и охватывает номинальные диаметры от DN50 до DN800, номинальные давления от PN1,0 до PN6,4 и диапазон температур от -20 °C до 200 °C (регулируемый в зависимости от выбора материала уплотнения). Материалы корпуса клапана, уплотнительные решения и конфигурации привода могут быть адаптированы к конкретным условиям эксплуатации, удовлетворяя требованиям автоматического управления в различных средах, при различных давлениях и температурах.

Будь то непрерывная изоляция среды в промышленных производственных линиях, регулирование потока партий в системах очистки сточных вод, автоматический контроль температуры в системах отопления, вентиляции и кондиционирования воздуха или дистанционное переключение среды в химических трубопроводах, пневматический клапан-бабочка с мягким уплотнением обеспечивает стабильные, точные и экономичные решения для автоматизированных трубопроводных систем. Его эффективный пневматический привод, надежная герметичность и компактная конструкция позволяют пользователям повысить эффективность производства и снизить эксплуатационные расходы.
